戲說絲桿螺母的前世今生
發布日期：2021/8/23 訪問次數：2392 來源：未知 作者：網站管理員
俗話說“好馬配好鞍，好船配好帆”，好的滾珠絲桿如果沒有搭配好的螺母也是不行滴，今天我們就來聊一下絲桿螺母的前世今生。

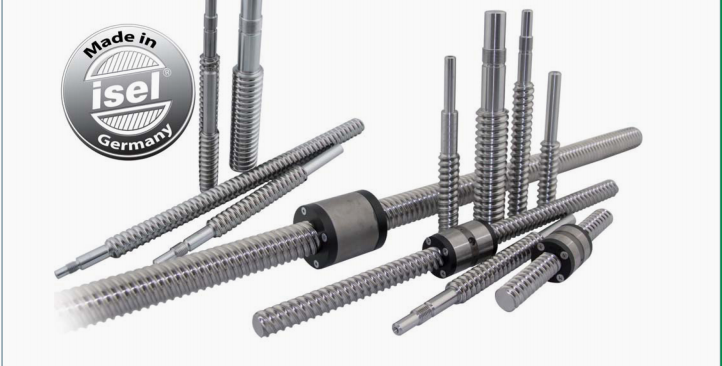

德國ISEL絲桿螺母的生產實拍
絲桿螺母，英文叫ball nut, 主要用來搭配滾珠絲桿，一起將旋轉運動轉化為直線運動，或者將直線運動轉化為旋轉運動，根據摩擦性質的不同，還分為滑動絲桿螺母和滾珠絲桿螺母，這里我們主要講滾珠絲桿螺母，滾珠絲桿螺母摩擦阻力小，傳動效率高（92%-98%），傳輸精度高，制造成本也在逐年降低，因此在機電一體化系統中獲得了廣泛的應用。
螺母的種類滾珠絲杠的螺母,根據鋼球的循環方式可分為∶彎管式、循環器式、端蓋式。
這3種循環方式的特長如下所示。另外,滾珠絲桿不僅可以循環方式分類,也可根據予壓方式分類。
【根據鋼球循環方式分類】
01
彎管式
鋼球從絲杠軸的溝槽中被掬取進入彎管后,再回到溝槽中,做無限循環運動。
02
循環器式
通過循環器改變鋼球的行進方向,越過絲杠軸外徑回到原位,做無限循環運動。
03
端蓋式∶大導程螺母
鋼球利用端蓋,從絲杠軸的溝槽中被掬取到螺母的通孔里,通過通孔又回到溝槽中,做無限循環運動。
【根據予壓方法分類】
01
定位予壓方式
雙螺母方式是在2個螺母中間插入調整片施加予壓的方式。
02
錯位預壓方式
與雙螺母方式相比體積小,是不使用調整片,而通過改變螺母中間螺紋槽的螺距來施加予壓的方式。
03
定壓予壓方式
在螺母的幾乎正中間位置,設置一個彈簧結構,通過改變螺母中央螺紋溝槽的螺距來施加予壓的方式。
【滾珠絲桿螺母型號的選擇】
使用軋制滾珠絲桿,絲杠軸直徑20mm、導程40mm及絲杠軸直徑30mm、導程60mm的螺母為大導程軋制滾珠絲桿WTF型,因此可以選擇∶
WTF2040-2
(Ca＝5.4 kN,C0a＝13.6 kN)
WTF2040-3
（Ca＝6.6 kN、C0a＝17.2 kN）
WTF3060-2
（Ca＝11.8 kN、C0a＝30.6 kN）
WTF3060-3
（Ca＝14.5 kN、C0a＝38.9 kN）
常用的絲杠螺母型號：
微型滾絲杠的有：
205T滾珠絲桿、0801滾珠絲桿、082.5滾珠絲杠、0601滾珠絲桿、0401滾珠絲杠、0802滾珠絲杠、1002滾珠絲桿、1004滾珠絲杠。
雕刻機常用的型號：
1205滾珠絲桿、1210滾珠絲桿、1402滾珠絲桿、1510滾珠絲杠、1520滾珠絲杠、1610滾珠絲杠、1616滾珠絲桿、1602滾珠絲杠、1605滾珠絲桿、1604滾珠絲桿、1620滾珠絲杠、1632滾珠絲杠。
CNC數控機床常用的型號：
2004滾珠絲杠、2005滾珠絲桿、2006滾珠絲杠、2008滾珠絲杠、2010滾珠絲杠、2020滾珠絲杠、2504滾珠絲桿、2505滾珠絲桿、2506滾珠絲桿、2508滾珠絲杠、2510滾珠絲桿、2525滾珠絲桿。
火花機常用的型號：
3204滾珠絲杠、3205滾珠絲桿、3206滾珠絲杠、3208滾珠絲杠、3210滾珠絲桿、3232滾珠絲杠、3220滾珠絲杠。
龍門銑床用的到型號：
4005滾珠絲桿、4006滾珠絲杠、4008滾珠絲桿、4010滾珠絲桿、4020滾珠絲杠、4040滾珠絲杠、5005滾珠絲杠。
大型機床用到型號：
5010滾珠絲杠、5012滾珠絲杠、5020滾珠絲桿、5050滾珠絲杠、6310滾珠絲杠、6316滾珠絲杠、6320滾珠絲桿、8010滾珠絲杠、8020滾珠絲杠、10020滾珠絲桿。
滾珠絲桿螺母應用到很多機械之中，因此選擇滾珠絲桿螺母的選型也是非常重要，德國isel的滾珠桿螺母倉庫充足，有備常用型號。
